возможно использовать на промышленных тестомесах других производителей.
Наш интернет-магазин "РемБытТехника" продает запчасти и комплектующие на бытовую технику и промышленное оборудование оптом и в розницу с доставкой. У нас Вы можете купить Блок управления Интервал 01 на тестомес Л-4-ХТВ фирмы производителя Промприлад, а так же другие запчасти для ремонта тестомесов и промышленного оборудоания.
ОПИСАНИЕ
Блок управления ИНТЕРВАЛ 01 предназначен для управления тестомесильными машинами типа Л4-ХТВ Э3 и является комплексной системой автоматизации производственного процесса. Устройство рассчитано на совместную работу с машинами для замеса теста серии Л4-ХТ3-2Б.
Интервал-01 относится к электронным устройствам, обеспечивающим возможность дистанционного управления тестомесильными машинами. Прибор этого типа выполнен в виде функционального модуля, с помощью которого оператор управления тестомесильными установками может формировать и передавать сигналы управления к соответствующему аппарату.
По роду своей работы, мне неоднократно приходилось ремонтировать тестомесильные агрегаты. Анализируя причины отказов в работе тестомесов, я заметил, что чаще всего отказов в работе происходит на тестомесах имеющих обычные кнопки управления, в результате я пришел к выводу, что блоки управления Интервал 01 наиболее надежные устройства для управления тестомесов.
И это не случайно! Обратите внимание на тот факт, что все управляющие воздействия на кнопки происходят через пленочную панель, которая герметично защищает кнопки управления от муки, пыли и грязи, а ведь основная причина отказов кнопочных пультов управления тестомесов является именно мука и тесто, которые попадают во внутреннюю часть кнопок и между контактами. В блоке управления ИНТЕРВАЛ 01 имеется всего одна открытая кнопка - это кнопка "СТОП". Благодаря тому, что этой кнопкой приходится редко пользоваться, так как весь процесс замеса теста происходит под управлением работой тестомеса с помощью блока управления ИНТЕРВАЛ 01 и является автоматизированным, а, следовательно, и сводятся к минимуму отказы агрегата по причине попадания муки и теста в кнопки управления!
ОБЛАСТЬ ПРИМЕНЕНИЯ БЛОКА УПРАВЛЕНИЯ ИНТЕРВАЛ-01
Блоки Интервал 01 разработаны специально для управления тестомесильными машинами типа Л-4-ХТВ Э 3. С их помощью контролируется функционирование и задаются эксплуатационные режимы тестомесильных установок.
Модуль может использоваться на предприятиях, занимающихся производством хлебобулочных изделий, в пекарнях, кондитерских фабриках, а также на объектах общественного питания и пр.
Управляющий блок наиболее широко применяется в пищевой отрасли: хлебопекарнях, кулинарном производстве. Блок предназначен для полной автоматизации процедуры замеса теста.
Блок управления Интервал 01 реализован в виде корпусного устройства, для которого предусматривается щитовой монтаж. Фиксирование в щитовом вырезе осуществляется с помощью специального монтажного крепления и винтовых фиксаторов. Для подключения блока используется коммутационный кабель, один конец которого включен в блок управления, а второй подсоединен к тестомесильной установке. Коммутационный разъем блока расположен на его задней панели. В качестве выходных рабочих устройств используются релейные механизмы, через которые и передаются сигналы управления на тестомес.

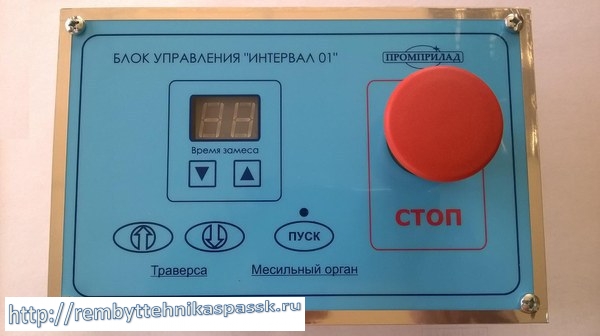

Блок управления Интервал-01 используют в качестве центрального процессора микроконтроллеры производства компании Atmel (модель ATTINY2313-20SU), характеризующиеся высокой надежность и отказоустойчивостью. В сущности, прибор является программируемым таймером, использующим в качестве основных переменных текущее и заданное в настройках время. Основная информация выводится на цифровой индикатор, также на передней панели блока вынесены управляющие элементы (клавиши «Пуск» и «Стоп», ручной механизм управления траверсой).
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ БЛОКА УПРАВЛЕНИЯ ИНТЕРВАЛ-01
Блок управления “ИНТЕРВАЛ 01” выполнен на основе микроконтроллера ATTINY2313-20SU фирмы ATMEL, что обеспечивает высокую надежность его работы.
Блок представляет собой программируемый электронный таймер с отображением текущего и заданного времени на цифровом табло и кнопками управления тестомесильной машиной. Вращение месильного органа контролируется светодиодом.
Установка задатчика времени, команды "Пуск", "Стоп" и ручное управление траверсой производится при помощи кнопок, расположенных на передней панели блока.
В качестве выходного устройства используется контакт реле. 4.5 Подключение блока производится при помощи разъема, расположенного с задней стороны панели .
ПОДГОТОВКА К РАБОТЕ 1. Установить блок в вырез щита.
2. Подключить разъем.
Внимание !!! Все операции по установке блока производить при выключенном электропитании! 3. Закрепить блок.
ПОРЯДОК РАБОТЫ 1 После подачи на блок электропитания, производится установка блока в исходное положение, при котором на цифровом табло индицируется значение ранее установленного задания времени в минутах. Выход блока отключен, светодиод контроля работы месильного органа выключен.
2 Для того, чтобы установить задатчик таймера, достаточно нажать кнопку или и установить необходимое значение времени замеса.
3 После установки времени замеса, удерживая кнопку опустите траверсу в крайнее нижнее положение. После этого кнопкой “ПУСК” произвести пуск тестомесильной машины. При этом на цифровом табло отображается обратный отсчет времени в минутах и включается светодиод.
4 В конце цикла управления блок управления отключает электродвигатель мешалки и включает двигатель подъема траверсы .
5 Ручной подъем траверсы производится кнопкой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ ИНТЕРВАЛ-01 ДЛЯ ТЕСТОМЕСОВЧисло управляющих каналов: 1
Временной интервал одного рабочего цикла: от 0 до 30 мин.
Величина дискретности установки времени: 1 мин
Величина тока управления: 2 А
Значение питающего напряжения: ~36 В
Температурный режим эксплуатации: от 0⁰С до +50⁰С
Габаритные размеры: 19х12,5х4,5 см
Вес модуля: 300 грамм
Страна производитель: Украина
Фирма производитель Промприлад.
КОМПЛЕКТ ПОСТАВКИ Блок управления “ИНТЕРВАЛ 01” 1 шт.
Паспорт и руководство по эксплуатации 1 шт.
